氣動球閥Q641F-16P產品介紹

氣動球閥Q641F-16P

目錄

一、產品定位與核心價值

二、型號解析與結構設計

1. 型號含義

2. 關鍵結構

三、核心優勢與性能亮點

1. 耐腐蝕與密封性能

2. 氣動驅動效率

3. 安裝與維護便利性

4. 工況適應性

四、技術參數表

五、典型應用場景

六、維護保養與故障處理

1. 日常維護（每日）

2. 定期維護（周期表）

3. 常見故障處理

七、質量保障與服務體系

八、選型指南與訂購信息

一、產品定位與核心價值

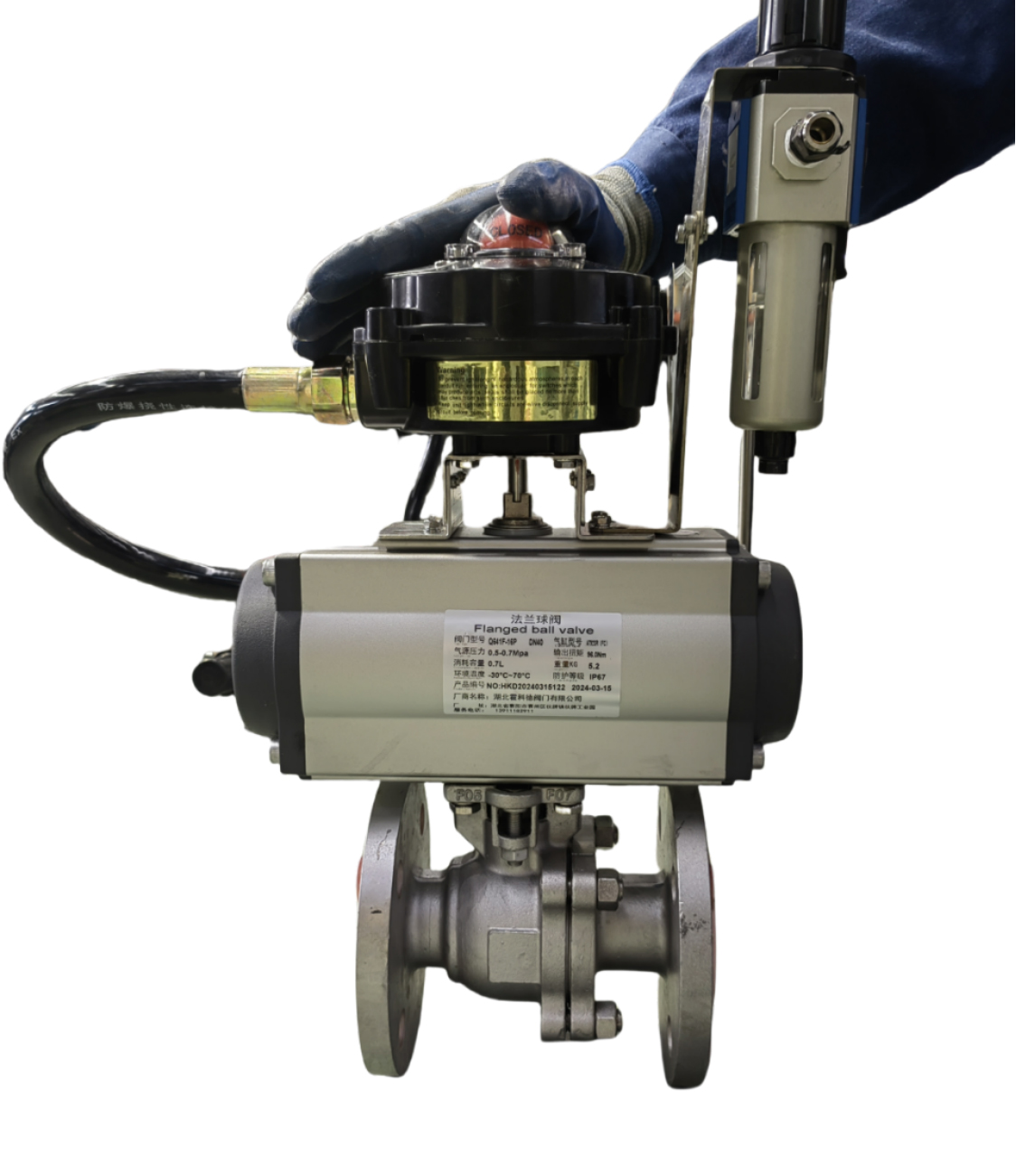

Q641F-16P 氣動球閥 是專為腐蝕性介質控制場景設計的高性能自動化閥門，通過氣動執行器驅動球體旋轉 90°，實現管道的快速啟閉與精準流量調節。其核心優勢在于不銹鋼閥體 + 氟塑料密封的抗腐蝕組合，以及氣動系統的高效響應能力，廣泛應用于對密封性、耐腐蝕性要求嚴苛的工業領域。

二、型號解析與結構設計

1. 型號含義

plaintext

Q  6  4  1  F  -16  P

│  │  │  │  │  │  │

├─ 球閥類型               │

├─ 6=氣動驅動（雙作用式）   │

├─ 4=法蘭連接             │

├─ 1=直通式結構           │

├─ F=氟塑料（PTFE）密封    │

├─ 16=公稱壓力1.6MPa      │

└─ P=閥體材質不銹鋼（304/316L）

2. 關鍵結構

· 閥體：采用304/316L 不銹鋼鑄造，表面經鏡面拋光處理，抗腐蝕性能優于普通碳鋼，適用于 pH 1~14 的強腐蝕介質；

· 球體：精密車削加工，表面鍍硬鉻（硬度≥HV1000），配合氟塑料（PTFE）密封圈，實現雙向零泄漏密封（泄漏率≤0.01%，遠超 API 598 標準）；

· 執行器：氣動雙作用式（可選單作用彈簧復位），標配快排閥，全行程啟閉時間≤8 秒（DN≤200），支持防爆型（Ex d IIB T4）配置。

三、核心優勢與性能亮點

1. 耐腐蝕與密封性能

· 材質組合優勢：

(1) 不銹鋼閥體：耐氯離子腐蝕，可承受硫酸、鹽酸、氫氧化鈉等強腐蝕介質；

(2) 氟塑料（PTFE）密封：耐溫 - 20℃~+150℃，摩擦系數低（≤0.05），長期使用無磨損；

· 密封技術：

(1) 采用浮動球體結構，介質壓力越大密封越緊，適用于高壓工況（最大承壓 1.6MPa）；

(2) 雙閥座設計支持雙向密封，安裝無需區分介質流向，降低管道布局復雜度。

2. 氣動驅動效率

· 快速響應：氣源壓力 0.4~0.7MPa，全行程時間比同類產品快 30%（DN100 以下≤5 秒），適配高頻次操作（日均啟閉≥100 次）；

· 節能設計：耗氣量低至 0.05m3/ 次（DN100），配套小型空壓機即可運行，能耗成本降低 20%；

· 安全模式：?jiǎn)巫饔脠?zhí)行器支持失氣緊急關閉 / 開啟功能，滿足 SIL2 安全等級要求，適用于緊急切斷場景。

3. 安裝與維護便利性

· 標準化法蘭連接：符合 GB/T 9113-2010 標準，螺栓孔距與國標管道無縫對接，安裝誤差≤2mm，無需專業工具；

· 免維護設計：

①　內部無連桿、螺栓等易損件，機械故障概率降低 90%；

②　軸承采用自潤滑材料（如石墨填充 PTFE），正常工況下無需注油，年維護成本＜200 元。

4. 工況適應性

· 溫度范圍：

①　介質溫度：-20℃~+150℃（氟塑料密封），可選金屬硬密封拓展至 + 300℃；

②　環境溫度：-20℃~+60℃，防護等級 IP67，適應戶外潮濕、粉塵環境；

· 行業適配：支持含顆粒介質（顆粒度≤1mm），閥體流道光滑設計減少堵塞風險。

四、技術參數表

五、典型應用場景

六、維護保養與故障處理

1. 日常維護（每日）

· 檢查氣動執行器油霧器油量，低于 1/3 刻度時添加 ISO VG32 潤滑油；

· 觀測氣源壓力是否穩定（標準 0.5~0.7MPa），監聽閥門啟閉是否有異常卡頓。

2. 定期維護（周期表）

3. 常見故障處理

七、質量保障與服務體系

1、三重檢驗體系：

l 原材料檢驗：不銹鋼閥體逐件進行光譜分析，確保材質成分達標；

l 生產過程檢驗：密封面研磨精度 100% 檢測（粗糙度≤Ra0.4μm）；

l 出廠檢驗：1.5 倍公稱壓力水壓試驗（保壓 30 分鐘）+ 泄漏量測試，附第三方檢測報告。

2、全周期服務承諾：

l 質保期：18 個月（自驗收合格起），期間免費更換非人為損壞部件；

l 技術支持：提供現場安裝指導、氣動系統調試，7×24 小時遠程故障診斷；

l 配件供應：常規密封件、執行器備件庫存充足，緊急訂單 4 小時內發貨。

3、定制化解決方案：

l 功能升級：可選配防爆型執行器、手輪聯動裝置、閥位變送器（4~20mA 信號）；

l 材質升級：哈氏合金（C-276）、鈦合金閥體，適配王水、氫氟酸等極端腐蝕工況；

l 智能集成：支持 PROFINET、Modbus RTU 通訊協議，無縫接入 DCS/PLC 控制系統。

八、選型指南與訂購信息

1. 選型必填參數

· 介質類型（如濃度、顆粒度、腐蝕性）；

· 最高工作壓力、溫度；

· 控制方式（遠程 / 本地、是否需防爆）；

· 管道接口尺寸（DN / 壓力等級）。

2. 聯系方式

· 電話：13911182911（銷售部黃總）；

· 地址：湖北省襄陽市襄州區伙牌鎮伙牌工業園（郜營社區）新207國道以東郜馬路南交叉口。

Q641F-16P 氣動球閥以耐腐蝕、高密封、長壽命為核心競爭力，是化工、制藥等行業腐蝕性介質控制的理想選擇。如需獲取 CAD 圖紙、防爆認證文件或申請樣品測試，歡迎隨時聯系我們！
