蝶閥結構性能原理及分類介紹
在給排水、暖通空調、石油化工等眾多工業與民用領域，蝶閥都是不可或缺的關鍵流體控制設備。它憑借結構緊湊、操作便捷、流通能力強等優勢，成為管道系統中調節和截斷介質的“一把好手”。今天，霍科德閥門帶大家全面了解蝶閥的結構、性能、工作原理及分類，幫你快速掌握這一常用閥門的核心知識。
一、核心結構：簡單卻精準的“流體控制器”
蝶閥的核心結構由四大基礎部件組成，各部件協同工作實現對流體的控制，具體如下：
? 閥體：作為蝶閥的“外殼”，是介質流通的通道，根據通過的介質特性、管道壓力、溫度選擇不同的金屬材料，通常采用整體鑄造（如灰鑄鐵、鑄鋼、鑄鋁等）、焊接（普通鋼板、不銹鋼）兩種方式制造。形狀多為圓形，與管道連接方式常見法蘭連接、對夾連接、焊接連接三種，適配不同的安裝場景。
? 閥板：相當于閥門的“開關核心”，是一塊圓形的金屬板，安裝在閥體內部的閥桿上。閥板的轉動角度直接決定介質的流通量，當閥板完全打開時（與管道軸線平行），流體阻力最小；完全關閉時（與管道軸線垂直），可實現介質截斷。
? 閥桿：是傳遞動力的“橋梁”，一端連接閥板，另一端連接執行機構（手動手柄、電動裝置、氣動裝置等）。執行機構的動力通過閥桿傳遞給閥板，驅動閥板繞閥桿軸線旋轉，從而實現閥門的開啟、關閉和調節。
? 密封裝置：保證閥門密封性的關鍵部件，通常安裝在閥體與閥板的接觸處，材質根據介質特性選擇，如橡膠、聚四氟乙烯、金屬等。密封裝置的性能直接影響蝶閥的泄漏量，是判斷蝶閥質量的重要指標之一。
二、工作原理：旋轉即可控，操作更便捷
蝶閥的工作原理核心是“旋轉調節”，通過執行機構（手動或自動）驅動閥桿旋轉，閥桿帶動閥板在閥體內部繞軸線轉動，改變閥板與閥體通道的夾角，進而調節介質的流通截面面積，實現對流體流量、壓力的控制；當閥板旋轉至90°時，完全遮擋閥體通道，實現介質截斷；反向旋轉90°，閥板完全打開，介質順暢流通。
相較于閘閥、球閥等其他閥門，蝶閥的調節過程更高效，且由于結構緊湊，占用空間小，尤其適合大口徑管道系統—比如城市給排水管道中，大口徑蝶閥只需較小的驅動力就能實現開關調節，操作難度和成本大幅降低。
三、性能指標：這些決定蝶閥的適用場景
選擇蝶閥時，需重點關注以下核心性能指標，它們直接決定了蝶閥能否適配具體的工作環境：
? 流通能力：指閥門全開時的介質流通量，蝶閥的流通能力較強，阻力損失小，這也是其在大流量管道中廣泛應用的重要原因，通常用流量系數（Cv值）表示，Cv值越大，流通能力越強。
? 密封性：分為內密封（閥板與閥體間的密封）和外密封（閥桿與閥體間的密封），密封性能越好，泄漏量越小。根據泄漏量等級，蝶閥可分為軟密封（泄漏量小，適合潔凈介質、低壓場景）和硬密封（泄漏量稍大，但耐高溫、高壓、耐腐蝕，適合惡劣工況）。
? 工作壓力與溫度：不同材質的蝶閥適用的壓力和溫度范圍不同，比如橡膠密封的蝶閥通常適用于低壓（≤1.6MPa）、常溫（≤120℃）場景，而金屬密封的蝶閥可承受高壓（≥4.0MPa）、高溫（≤450℃）環境，選擇時需匹配介質的實際壓力和溫度。
? 調節性能：指蝶閥對流量的調節精度，優質蝶閥在0°-90°的旋轉范圍內，流量與旋轉角度呈較好的線性關系，可實現精準的流量控制，適用于需要動態調節介質參數的場景（如空調系統的水量調節）。
四、常見分類：按需求選對類型，才是關鍵
根據不同的分類標準，蝶閥可分為多種類型，以下是最常用的幾種分類方式，方便大家根據實際需求選擇：
1. 按密封形式分類
? 軟密封蝶閥：密封件采用橡膠、聚四氟乙烯等彈性材料，密封性好，泄漏量極?。蛇_到零泄漏），價格相對低廉，但耐高溫、高壓性能較差，適用于水、空氣、天然氣等潔凈、低壓、常溫介質的輸送系統。
? 硬密封蝶閥：密封件采用金屬材質（如不銹鋼、硬質合金），耐高溫、高壓、耐腐蝕，機械強度高，適合高溫蒸汽、酸堿溶液、含顆粒介質等惡劣工況，但密封性能略遜于軟密封蝶閥，泄漏量相對較大。
2. 按連接方式分類
? 對夾式蝶閥：閥體兩端無法蘭，通過螺栓直接夾緊在管道的兩個法蘭之間，結構緊湊、體積小、重量輕，安裝拆卸方便，適合中低壓、中小口徑管道（DN50-DN1200）。

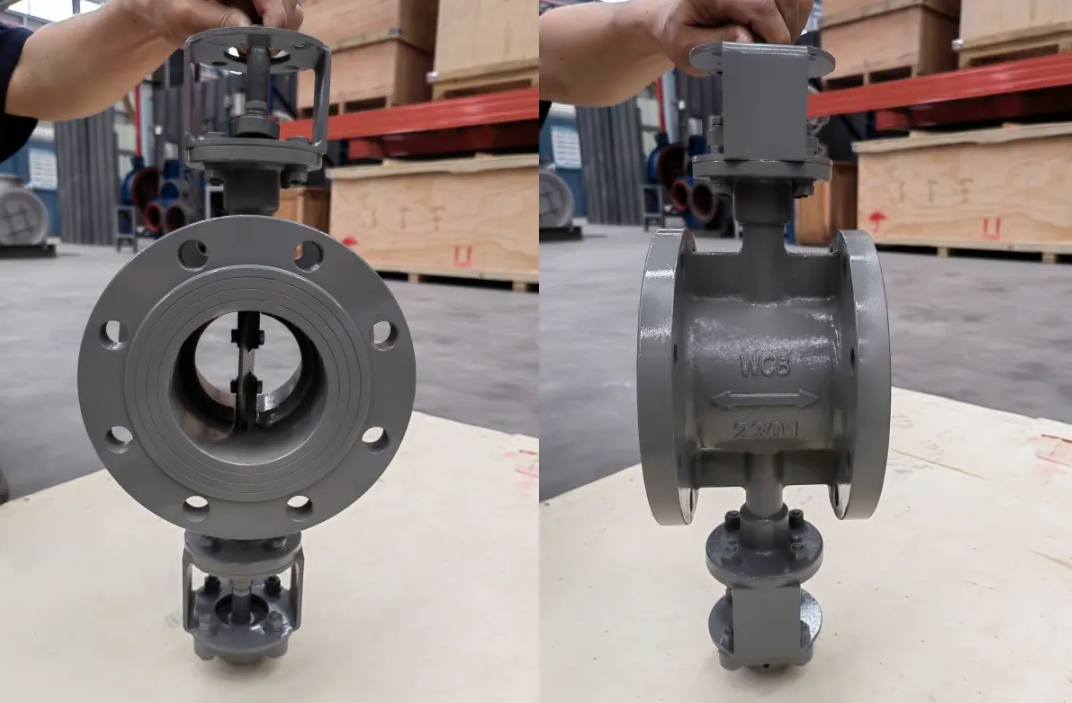

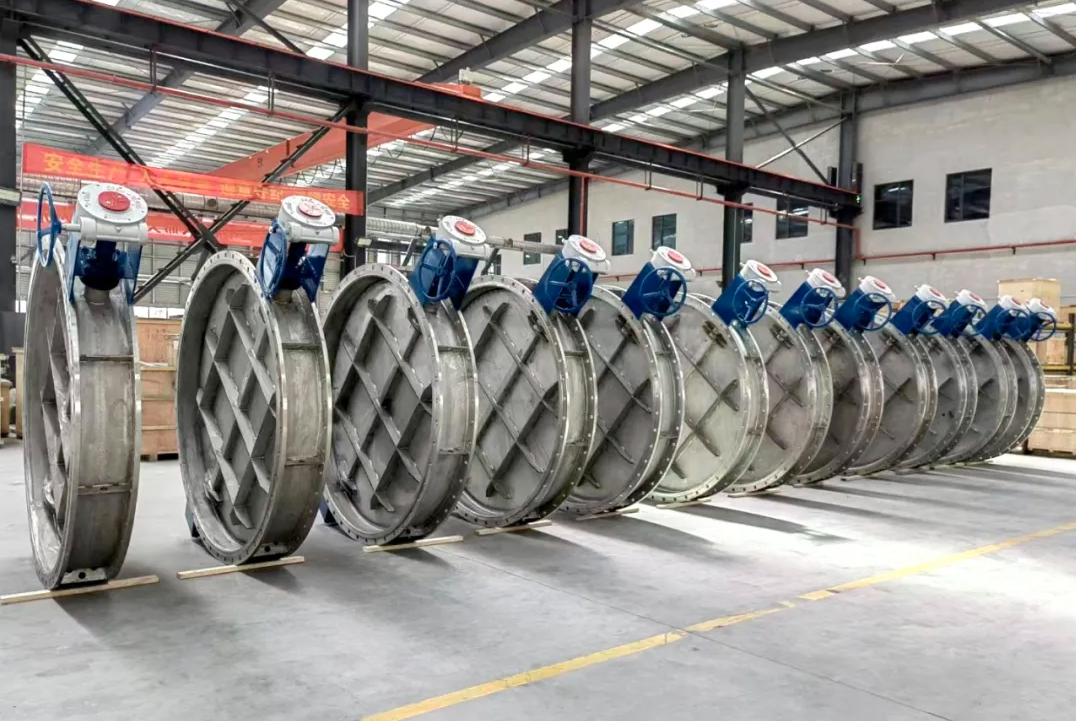

? 法蘭式蝶閥：閥體兩端帶有法蘭，通過法蘭與管道法蘭連接，連接牢固、密封性好，適用于高壓、大口徑管道（DN100-DN2000），但體積和重量相對較大，安裝成本較高。
? 焊接式蝶閥：閥體兩端與管道采用焊接連接，密封性極佳，適合高壓、高溫、腐蝕性強的介質管道，但安裝后無法拆卸，維修難度較大，多用于特殊工況。
3. 按驅動方式分類
? 手動蝶閥：通過手柄或手輪驅動閥桿旋轉，結構簡單、成本低、操作直觀，適用于小口徑、低壓、無需遠程控制的場景（如民用自來水管道、小型空調系統）。

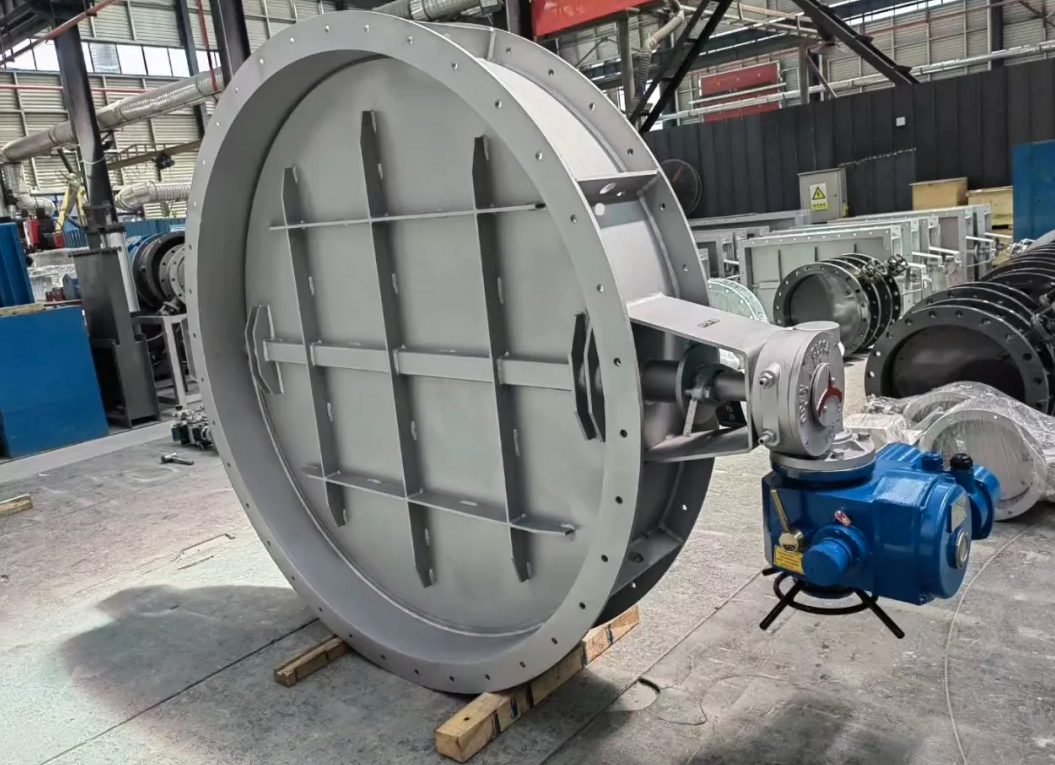

? 電動蝶閥：采用電動執行機構驅動，可實現遠程控制和自動化調節，調節精度高，適用于大口徑、高壓、需要集中控制的工業管道（如化工生產管線、城市污水處理系統）。

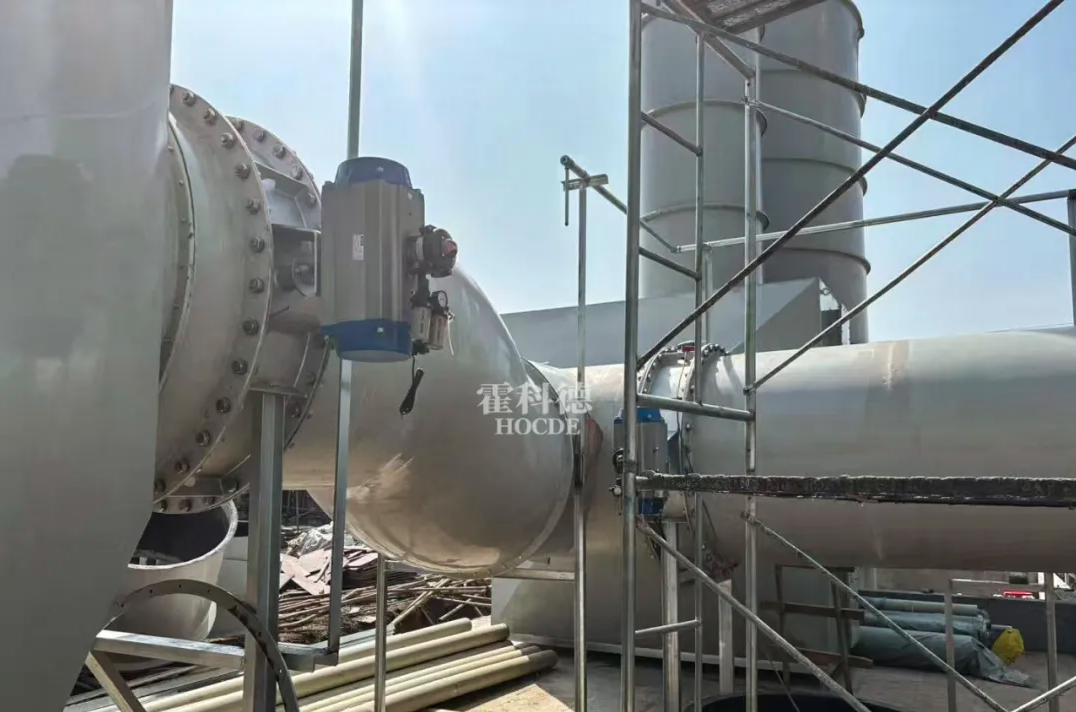

? 氣動蝶閥：以壓縮空氣為動力，通過氣動執行機構驅動，動作迅速、響應快，適合易燃易爆、高溫等不適宜電動驅動的場景（如石油化工車間的介質管道）。
4. 按閥板形狀分類
? 中心密封蝶閥：閥板的旋轉軸線與閥體通道中心重合，結構簡單，制造方便，但密封性能和調節性能一般，適用于一般工況的截斷和粗略調節。
? 偏心蝶閥：閥板的旋轉軸線與閥體通道中心偏離，分為單偏心、雙偏心、三偏心三種。偏心設計可減少閥板與密封件的摩擦，提升密封性能和使用壽命，其中三偏心蝶閥的密封性能最優，可媲美球閥，適用于高壓、高精度調節的場景。
五、總結：選對蝶閥，關鍵看工況匹配
蝶閥憑借結構簡單、操作便捷、流通能力強等優勢，在各行業管道系統中占據重要地位。選擇蝶閥時，核心是根據介質特性（溫度、壓力、腐蝕性、是否含顆粒）、管道參數（口徑、連接方式）和控制需求（手動/自動、調節精度），匹配對應的密封形式、連接方式和驅動方式。
希望通過本文的介紹，你能對蝶閥的結構、性能、原理及分類有清晰的認識，在實際應用中精準選對、用好蝶閥。
